当前位置:首页 > 产品中心 > 温度仪表系列 > 热电偶 > | 多支多点热电偶 咨询电话：010-67971886 咨询传真：010-67971886 咨询邮箱：bjdcyb@126.com |
| 多支多点热电偶是由接线盒与多支铠装热电偶元件、安装固定装置等主要部件组成的新型温度传感器，可应用于0-1300℃各种场合的温度测量，多支多点热电偶可配套外保护管使用。 |
| 分度号 | 偶丝材质 |
测温范围 （满量程） |
精度等级 | 允许误差 |
|
K型 N型 |
镍铬 - 镍硅 镍铬硅 - 镍硅镁 |
-40 - 1300℃ | I级 | ±1.5℃ 或 ±0.004t |
| II级 | ±2.5℃ 或 ±0.0075t | |||
| E型 | 镍铬 - 铜镍 | -40 - 800℃ | I级 | ±1.5℃ 或 ±0.004t |
| II级 | ±2.5℃ 或 ±0.0075t | |||
| J型 | 铁-康铜 | -40 - 750℃ | I级 | ±1.5℃ 或 ±0.004t |
| II级 | ±2.5℃ 或 ±0.0075t | |||
| T型 | 铜-康铜 | -40 - 350℃ | I级 | ±0.5℃ 或 ±0.004t |
| II级 | ±1.0℃ 或 ±0.0075t | |||
| S型 | 铂铑10-铂 | 0 - 1300℃ | I级 | ±1℃ 或 ±[1+0.003(t-1100)] |
| 0 - 1600℃ | II级 | ±1.5℃ 或 ±0.0025t | ||
| R型 | 铂铑13-铂 | 0 - 1300℃ | I级 | ±1℃ 或 ±[1+0.003(t-1100)] |
| 0 - 1300℃ | II级 | ±1.5℃ 或 ±0.0025t |
| 接线方式 | ：多点防水接线盒、多点防爆接线盒； |
| 电气出口 | ：常用为M20*1.5、NPT1/2（其他多种可定制）； |
| 安装方式 | ：固定螺纹、固定法兰； |
| 密封结构 | ：标准密封型、卡套密封型； |
| 测点直径 | ：1mm、1.5mm、2mm、3mm、4mm、5mm、6mm、8mm； |
| 测点材质 | ：常用321 、304、310S、GH3030（参见 材质表）； |
| 测点长度 | ：按要求制作； |
 |
 |

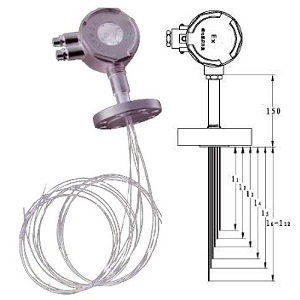

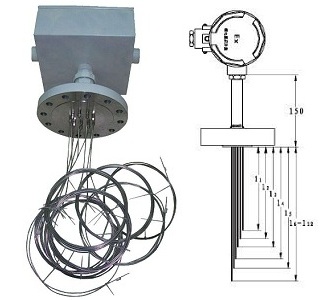

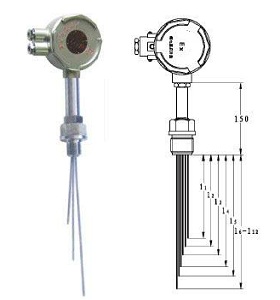

| 固定螺纹 标准型 | 固定法兰 标准型 |
 |
|
| 固定法兰 卡套密封型 | |
| 种类 | 代码 | 代码说明 | 备注 | |
| ① | 分度号 |
N M E F C P Q |
K型 N型 E型 J型 T型 S型 R型 |
K型精度默认为I级 其他精度默认为II级 不同请备注 |
| ② | 测点数量 | 数量 | 数量 | |
| ③ | 安装方式 |
2 4 |
固定螺纹 固定法兰 |
密封形式默认为标准型 卡套型密封需备注 |
| ④ | 接线方式 |
3 3A 4 4A |
多点铸铝防水接线盒 多点不锈钢防水接线盒 多点铸铝防爆接线盒 多点不锈钢防爆接线盒 |
电气出口默认为M20*1.5 不同请备注 防爆接线盒防爆等级默认为 DIIBT4，不同请备注 |
| ⑤ | 测点直径 |
1 1.5 2 3 4 5 6 8 |
1mm 1.5mm 2mm 3mm 4mm 5mm 6mm 8mm |
卡套密封型直径大于 2mm |
| ⑥ | 总长L（mm） | 实际值 | 实际值 | |
| ⑦ | 保护管材质 |
A P B C |
304 310S GH3030 GH3039 |
其他材质标记 参见 材质表 |
| ⑧ | 插深I（mm） | 实际值 | 实际值 | 各点分别标注 |
| ⑨ | 安装附件 |
空白 T |
无安装附件 配套附件 |
螺纹为直形连接头 法兰为配对法兰与螺栓 |
|
* 安装方式为螺纹或法兰，请提供具体螺纹和法兰规格 * 选型举例 WRNKM5-243-850B700600500400300200100-T 5点多支K型热电偶，固定螺纹连接，防爆接线盒，测点直径3mm，总长850mm，插深700-100mm，M33*2螺纹，带直型连接头，测点护套材质GH3030； |
||||
