当前位置:首页 > 产品中心 > 温度仪表系列 > 热电偶 > | 耐磨型装配热电偶 咨询电话：010-67971886 咨询传真：010-67971886 咨询邮箱：bjdcyb@126.com |
|
耐磨热电偶采用装配式结构，铠装式元件，配以不同材质及规格耐磨套管，耐磨损、耐震动，在各种磨损程度极高的恶劣场合中产品的使用寿命可达普通产品的几倍。 适用于对保护管磨损严重的石油化工，输煤系统，循环流化床式锅炉，沸腾炉、造气炉、垃圾焚烧炉、水泥回转窑炉、钢铁热风炉、石化裂解炉及耐火材料等流动粉体及物料的温度测量。 |
| 分度号 | 偶丝材质 | 精度等级 | 测温范围 | 误差 |
| K型 | 镍铬 - 镍硅 | I级 | 0 - 1000℃ | ±1.5℃； ±0.004t |
| II级 | 0 - 1300℃ | ±2.5℃； ±0.0075t | ||
| N型 | 镍铬硅 - 镍硅镁 | I级 | 0 - 1000℃ | ±1.5℃ ；±0.004t |
| II级 | 0 - 1300℃ | ±2.5℃；±0.0075t | ||
|
S型 R型 |
铂铑10-铂 铂铑13-铂 |
I级 | 0 - 1300℃ | ±1℃ ；±[1+0.003(t-1100)] |
| II级 | 0 - 1600℃ | ±1.5℃；±0.0025t |
| 接线方式 | ：防水接线盒； |
| 固定方式 | ：固定螺纹、活动螺纹、固定法兰、活动法兰； |
| 耐磨保护管直径 | ：16mm、18mm、20mm、22mm、25mm、28mm、30mm、32mm、34mm； |
| 耐磨保护管材质 | ：普通镍基耐磨、 高钴合金管 |
| 耐磨保护管长度 | ：按要求制作； |
| 耐磨直径 | 16-18mm | 20mm | 22mm | 25mm | 28mm | 30mm | 32mm | 34mm |
|
电厂使用 化工厂使用 |
6个月 | 8个月 | 8个月 | 10个月 | 10个月 | 12个月 | 12个月 | 12个月 |
| 水泥厂使用 | 0.5个月 | 1个月 | 1.5个月 | 2个月 | 2.5个月 | 2.5个月 | 3个月 | 3个月 |
 |
 |

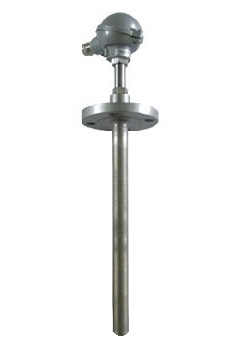

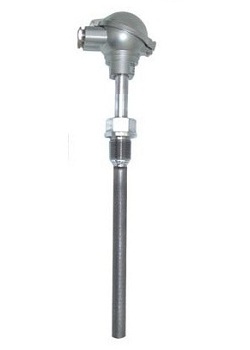

| 螺纹式 | 法兰式 |
| 种类 | 代码 | 代码说明 | 备注 | |
| ① | 分度号 |
N M P Q |
K型 N型 S型 R型 |
K型、N型精度默认为I级 其他精度默认为II级 不同请备注 |
| ② | 测点数量 |
空白 2 |
单支 双支 |
|
| ③ | 安装方式 |
2 3 4 5 |
固定螺纹 活动螺纹 固定法兰 活动法兰 |
|
| ④ | 接线方式 | 3 | 铸铝防水接线盒 |
电气出口默认为M20*1.5 不同请备注 |
| ⑤ | 保护管直径 |
16 20 25 |
16mm 20mm 25mm |
其他尺寸标记"具体外径" 例如"22"表示"22mm" |
| ⑥ | 总长L（mm） | 实际值 | 实际值 | |
| ⑦ | 保护管材质 | NM | 耐磨套管 | 请备注使用场合 |
| ⑧ | 插深I（mm） | 实际值 | 实际值 |
活动法兰、活动螺纹 不需要提供插深 |
| ⑨ | 安装附件 |
空白 T |
无安装附件 配套附件 |
螺纹为直形连接头 法兰为配对法兰与螺栓 |
|
* 若安装方式为螺纹或法兰，请提供具体螺纹和法兰规格 * 选型举例 WRN2-4330-800NM650-T DN50 PN1.0 循环硫化床锅炉 双支K型耐磨热电偶，I级允差，电气出口M20*1.5，直径30mm，铸铝防水接线盒，总长800mm，插深650mm，DN，含直50法兰，含配套法兰与螺栓； |
||||
